SQD643X气、液动三通切换阀 SQD643X SQD743X(H)气、液动三通切换阀的结构特点及用途
SQD643X SQD743X三通切换阀是一种气体切换理想设备，是我厂吸取国内外同类产品的先进技术研制而成的，本阀具有结构简单，方便，密封可靠，切换准确，使用寿命长，广泛应用在冶金、石化、环保等行业现场操作或远距离控制。特别适用于钢铁厂转炉煤气回收装置中控制煤气的回收与放散。

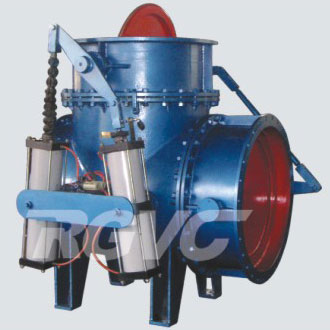

本阀主要由三通体和两只密封蝶及二只气（油）缸、连杆、控制箱组成。
产品结构及性能参数
主要性能：
公称压力 | 0.1Mpa | 适用 温度 | SQD6(7)43X | 蝶阀为橡胶软密封≤80℃；≤120℃ |
密封试验压力 | 0.11 Mpa | SQD6(7)43H | 蝶阀为金属密封≤350℃；≤5000℃ | |
强度试验压力 | 0.15 Mpa | 气源压力 | （气动三通切换阀）0.4~0.6Mpa | |
＜15S | 供油压力 | （液动三通切换阀）6.3Mpa | ||
含尘气体、烟气、煤气、空气等 | ||||
主要外形尺寸、连接尺寸及质量 单位：mm
公称通径 DN（mm） | 公称压力 PN（MPa） | L | D | D1 | D2 | b | H |
200 | 0.1 | 225 | 375 | 320 | 284 | 20 | 865 |
250 | 0.1 | 225 | 425 | 370 | 330 | 20 | 890 |
300 | 0.1 | 245 | 485 | 430 | 389 | 22 | 1020 |
250 | 0.1 | 265 | 555 | 490 | 448 | 22 | 1100 |
400 | 0.1 | 265 | 620 | 555 | 503 | 24 | 1225 |
450 | 0.1 | 285 | 645 | 600 | 570 | 24 | 1265 |
480 | 0.1 | 285 | 735 | 685 | 650 | 24 | 1320 |
500 | 0.1 | 285 | 755 | 705 | 670 | 26 | 1330 |
550 | 0.1 | 285 | 805 | 755 | 720 | 26 | 1360 |
600 | 0.1 | 285 | 850 | 795 | 745 | 28 | 1385 |
610 | 0.1 | 285 | 860 | 810 | 772 | 28 | 1395 |
650 | 0.1 | 285 | 910 | 830 | 794 | 28 | 1410 |
675 | 0.1 | 300 | 935 | 855 | 789 | 28 | 1425 |
700 | 0.1 | 300 | 980 | 890 | 845 | 30 | 1495 |
800 | 0.1 | 300 | 1075 | 985 | 940 | 30 | 1541 |
900 | 0.1 | 300 | 1190 | 1125 | 1070 | 30 | 1718 |
1000 | 0.1 | 410 | 1320 | 1210 | 1140 | 32 | 1650 |
1200 | 0.1 | 470 | 1530 | 1420 | 1350 | 36 | 1795 |
1250 | 0.1 | 470 | 1590 | 1475 | 1410 | 36 | 1800 |
