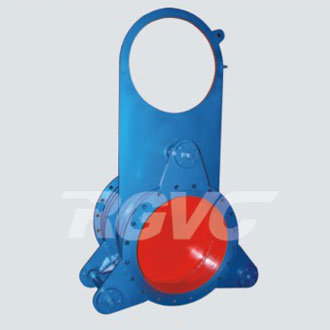

F43CX-0.5/1.5/2.5手动扇形盲板阀【结构特点及用途】
F43CX型手动扇形盲板阀为长结构系列,阀体上设有伸缩器,可以补偿阀门启闭过程中产生阀体轴由位移。该系列盲板阀橡胶密圈分别安装在左、右阀体上。DN900-1400盲板阀阀体采用三角形结构,有较强的整体刚性。

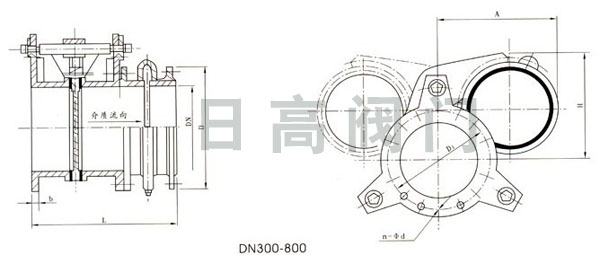

本阀DN300-800型手动扇形盲板阀为长结构系列。本阀在右阀体上设有伸缩器,一般用于较长管路中。
本阀的伸缩器可以补偿阀门启闭时阀体的轴向位移,减小阀门的启闭力矩(注:不能做为管路的补偿器)

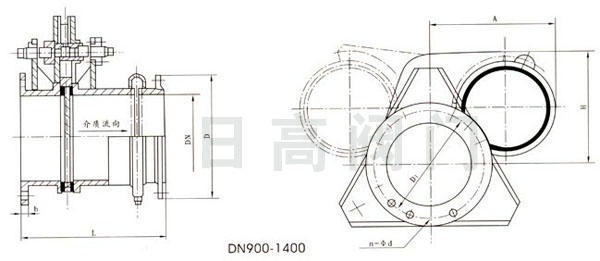

本阀DN900-1400型手动扇形盲板阀为长结构系列。本阀设有伸缩器,用于较长管路中(注:不能做为管路的补偿器)。根据大口径阀门的特点,阀体设计成三角形结构,加强了阀门的整体刚性。
F43CX-0.5/1.5/2.5手动扇形盲板阀【主要外形】

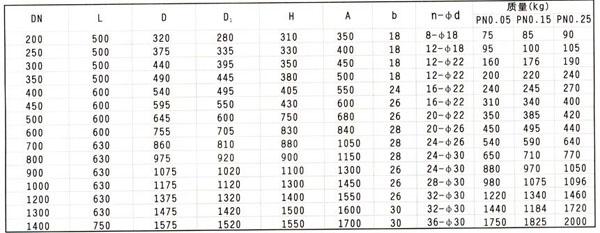

F43CX-0.5/1.5/2.5手动扇形盲板阀【连接尺寸表】
订购注意事项:
F43CX-0.5手动扇形盲板阀 产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息,仅为日高阀门F43CX-0.5手动扇形盲板阀 说明书的一部分,供选型参考之用,详细产品说明书、以及CAD图纸、安装图、尺寸图等请来电索取。由于编辑水平有限,错误和不妥之处在所难免,真诚希望您批评指正。
