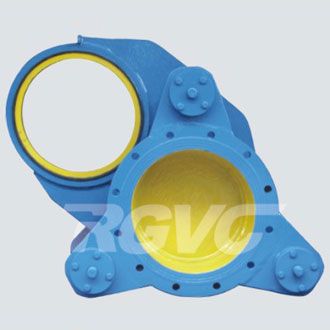

F43X-0.5/1.5/2.5手动扇形盲板阀【结构特点及用途】
F43X型手动扇形盲板阀由左阀体、右阀体、中阀体、连接螺杆(三根)组成。用板手旋转连接螺杆,使左右阀体完成夹紧和松开动作,利用阀板上盲板和通孔板的位置变换达到启闭目的。具有结构简单,重量轻,性能可靠,操作方便等特点。
本阀为短结构系列,橡胶密封圈分别安装在左、右阀体上。

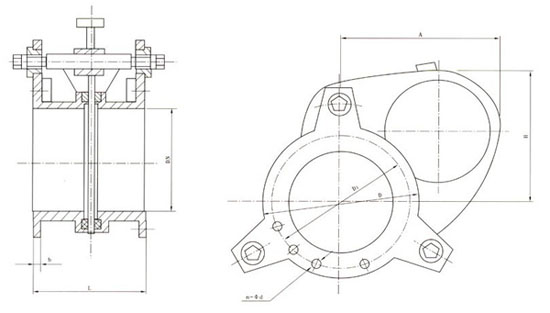

F43X-0.5/1.5/2.5手动扇形盲板阀【主要外形】

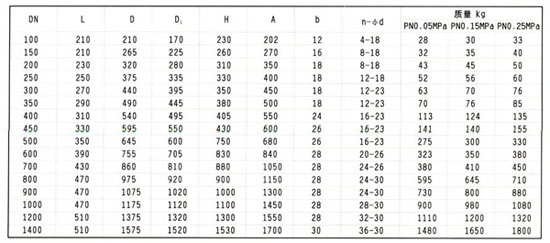

F43X-0.5/1.5/2.5手动扇形盲板阀【连接尺寸图】
