F943X-0.5电动扇形盲板阀

  • 产品描述

电动扇形盲板阀  24小时全国服务热线:0577-67978285 67314928 67314938 67988818

F943X-0.5电动扇形盲板阀【结构特点及用途】
    本系列眼镜阀按GB6222《工业企业煤气安全规程》的有关标准同时消化吸收国内外先进技术基础上,自行研制开发的新一代产品。广泛适用于工矿企业、环境保护等行业的煤气、有毒气体介质管道中,作为可靠的切断装置。

F943X-0.5电动扇形盲板阀【主要性能参数】

公称压力:

0.050

0.100

0.150

Mpa

壳体试验压力:

0.075

0.150

0.225


密封试验压力:

0.055

0.110

0.165


工作温度:

≤165

适用介质:

煤气、其它可燃气体。


F943X-0.5电动扇形盲板阀【主要零件材质】

主要零件名称

材质

阀体、阀板

碳素钢

阀杆

不锈钢

密封圈

硅橡胶


F943X-0.5电动扇形盲板阀【技术性能】
  1、本阀由左右阀体、扇形阀板、不锈钢波纹管、电动驱动装置、电动夹紧装置等部件组成;
  2、阀体采用三点式锁紧扇形阀板结构;
  3、密封部位采用不锈钢与橡胶密封圈,密封性能可靠,从而增加密封圈的使用寿命,密封圈设在阀板上,便于维护时更换密封圈。
  4、电动操作、工作平稳、启闭灵活、动作可靠;
  5、夹紧动作采用丝杆螺母副进行夹紧,自锁性好;


F943X-0.5电动扇形盲板阀【安装及使用说明】
  1、本阀安装完毕后,应做支架固定阀门底座,在动作时阀门受力于支架上;
  2、首先起动电动夹装置把左右阀体位移使之阀体和阀板完全脱离,再开启阀板电动驱动装置开启或关闭,随后再起动电动夹装置,检查左右阀体是否紧贴在阀板上及电动驱动装置动作时限位开关是否动作。

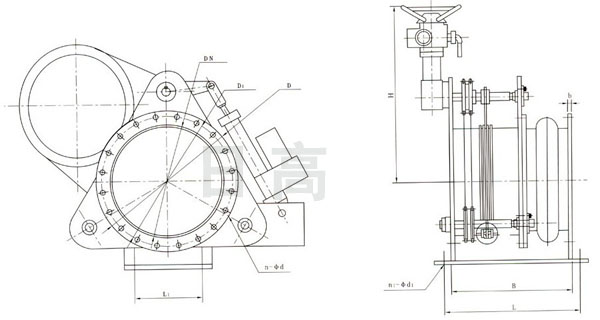

F943X-0.5电动扇形盲板阀【主要外形】

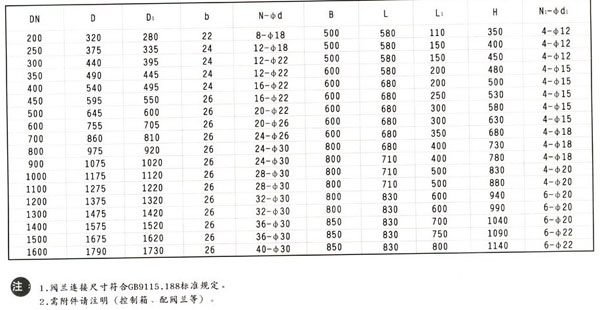

F943X-0.5电动扇形盲板阀【连接尺寸表】

订购注意事项:
    F943X-0.5电动扇形盲板阀 产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息,仅为日高阀门F943X-0.5电动扇形盲板阀 说明书的一部分,供选型参考之用,详细产品说明书、以及CAD图纸、安装图、尺寸图等请来电索取。由于编辑水平有限,错误和不妥之处在所难免,真诚希望您批评指正。

    以上电动扇形盲板阀信息由盲板阀厂家编辑,转载请标明日高阀门http://www.rgv0577.com/,更多关于插板阀的信息,请咨询我们的客服。
