扇形盲板阀
FF241X-0.5封闭式液动插板阀

FF241X-0.5封闭式液动插板阀

  • 产品描述

液动插板阀  24小时全国服务热线:0577-67978285 67314928 67314938 67988818

FF241X-0.5封闭式液动插板阀【结构特点及用途】
    本阀为封闭式设计结构,阀体采用全封闭式外壳,操作过程管路的气体 不外泄漏,避免了环境的污染,具有较好的抗管道外力强度,电液动装置的设 置在外部,以维护检査,人员近距离操作的安全性能较高,缺点是更换密封橡 胶圈较麻烦。
    本阀门在设计上吸收了国外插扳阀浮动阀扳的优点;压紧传动机构采用; 多点同步夹紧机构机,具有密封性能好、工作可靠、维修方便等特点。
    法兰连接标准:GB/T9115-98

FF241X-0.5封闭式液动插板阀【主要性能参数】


公称压力MPa

0.05MPa

0.1MPa

0.15MPa

0.25MPa

密封试验压力MPa

0.055MPa

0.11MPa

0.165MPa

0.275MPa

强度试验压力MPa

0.075MPa

0.15MPa

0.225MPa

0.375MPa

电源电压

380V · AC

密封材料

丁腈橡胶

硅橡胶

氟橡胶

硬密封

适用温度

-20-100°C

-20-200°C

-20-300°C

-20-450°C

适用介质

空气、煤气、含尘煤气


FF241X-0.5封闭式液动插板阀【技术性能】
  1、本阀由左右阀体、扇形阀板、不锈钢波纹管、电动驱动装置、电动夹紧装置等部件组成;
  2、阀体采用三点式锁紧扇形阀板结构;
  3、密封部位采用不锈钢与橡胶密封圈,密封性能可靠,从而增加密封圈的使用寿命,密封圈设在阀板上,便于维护时更换密封圈。
  4、电动操作、工作平稳、启闭灵活、动作可靠;
  5、夹紧动作采用丝杆螺母副进行夹紧,自锁性好;

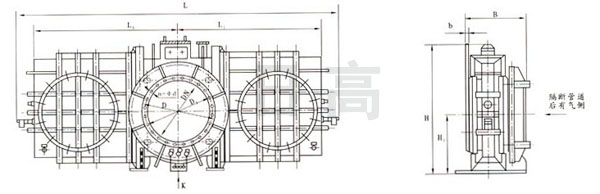

FF241X-0.5封闭式液动插板阀【主要外形】

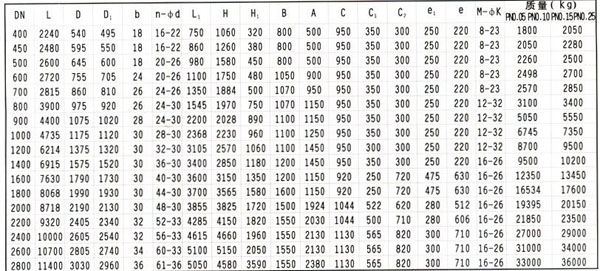

FF241X-0.5封闭式液动插板阀【连接尺寸表】

订购注意事项:
    FF241X-0.5封闭式液动插板阀 产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息,仅为日高阀门FF241X-0.5封闭式液动插板阀 说明书的一部分,供选型参考之用,详细产品说明书、以及CAD图纸、安装图、尺寸图等请来电索取。由于编辑水平有限,错误和不妥之处在所难免,真诚希望您批评指正。

    以上液动插板阀信息由盲板阀厂家编辑,转载请标明日高阀门http://www.rgv0577.com/,更多关于插板阀的信息,请咨询我们的客服。
