结构特点及用途:
本阀为封闭式设计结构,阀体采用全封闭式外壳,操作过程管路的气体不外泄露,避免了环境的污染,具有较好的抗管道外力强度,电液动装置的设置在外部,以维护检查,人员近距离操作的安全性能高,缺点是更换胶圈麻烦。
阀门在设计上吸收了国外插板阀浮动阀板的优点;压紧传动机构采用:齿圈、齿轮、梯形螺纹、丝杆副同步双向压紧。左、右旋梯形螺纹丝杆同步压紧的优点是:起动力矩小,螺纹副自锁性好,阀门密封可靠,板移动采用销齿传动机构,不易积灰,满足了粉尘多、润滑条件差、工作环境恶劣的场合适用。
法兰连接标准:GB/T9115-98
主要性能:
公称压力MPa | 0.05MPa | 0.1 MPa | 0.15 MPa | 0.25 MPa |
密封试验压力MPa | 0.055 MPa | 0.11 MPa | 0.165 MPa | 0.275 MPa |
强度试验压力MPa | 0.075 MPa | 0.15 MPa | 0.225 MPa | 0.375 MPa |
密封材料 | 丁腈橡胶 | 硅橡胶 | 氟橡胶 | 硬密封 |
适用温度 | -20-100℃ | -20-200℃ | -20-300℃ | -20-450℃ |
适用介质 | 空气、煤气、含尘煤气 | |||
电源电压 | 380V.AC 50HZ |

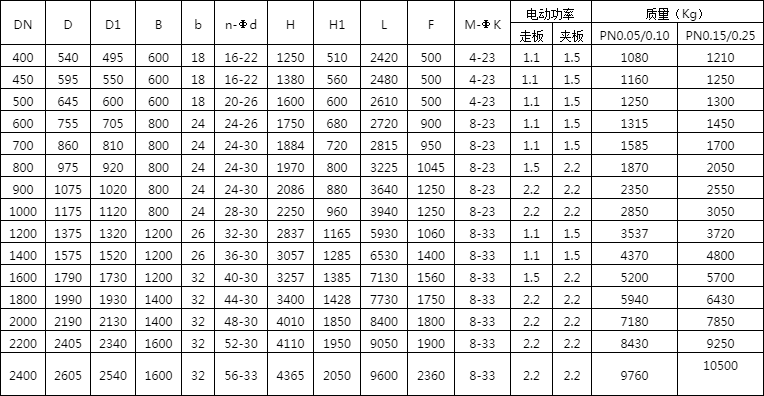

FF941X H-0.5、1.5 1.0、2.5封闭式电动插板阀主要外形及连接尺寸表
