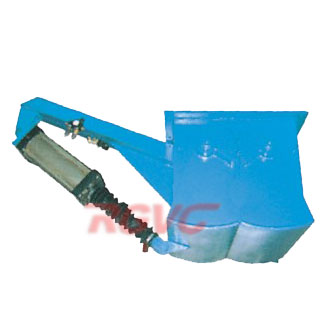

产品描述:公称通径：600-3000
公称压力：0.1MPA 适用温度：≤350℃ 适用介质：干燥、粉状物料 用途：本装置主要用于水泥厂原料磨卸料锁风。 表1 主要外形尺寸、连接尺寸及质量 单位：mm 公称通径 DN（mm） 公称压力 PN（MPa） L D D1 D2 b H 200 0.1 225 375 320 284 20 865 250 0.1 225 425 370 330 20 890 300 0.1 245 485 430 389 22 1020 250 0.1 265 555 490 448 22 1100 400 0.1 265 620 555 503 24 1225 450 0.1 285 645 600 570 24 1265 480 0.1 285 735 685 650 24 1320 500 0.1 285 755 705 670 26 1330 550 0.1 285 805 755 720 26 1360 600 0.1 285 850 795 745 28 1385 610 0.1 285 860 810 772 28 1395 650 0.1 285 910 830 794 28 1410 675 0.1 300 935 855 789 28 1425 700 0.1 300 980 890 845 30 1495 800 0.1 300 1075 985 940 30 1541 900 0.1 300 1190 1125 1070 30 1718 1000 0.1 410 1320 1210 1140 32 1650 1200 0.1 470 1530 1420 1350 36 1795 1250 0.1 470 1590 1475 1410 36 1800
