F43X-0.5/1.5/2.5手动扇形盲板阀【结构特点及用途】
F43X型手动扇形盲板阀由左阀体、右阀体、阀体，连接轴（三根）组成。用扳手旋转连接轴螺旋付驱动左右阀体完成夹紧和松开动作，利用阀板上盲孔板和通孔板的位置变换达到启闭目的。本阀为短结构系列，橡胶密封圈安装在阀板上，可以方便地更换密封胶圈。

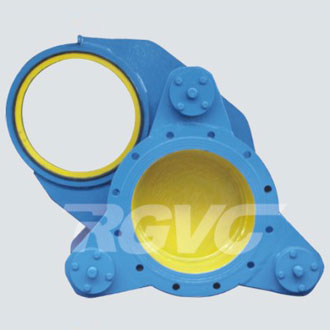

F43X-0.5/1.5/2.5手动扇形盲板阀【主要外形】

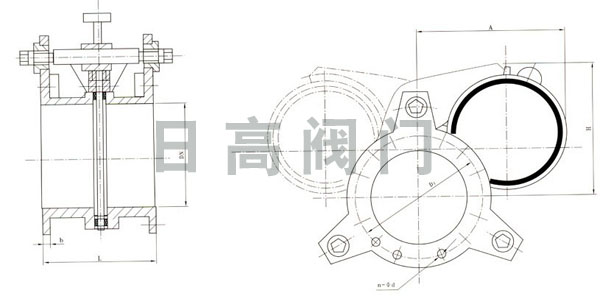

F43X-0.5/1.5/2.5手动扇形盲板阀【连接尺寸图】
DN | L | D | D1 | H | A | b | n-фd | 质量（kg） | ||
PN0.05MPa | PN0.15MPa | PN0.25MPa | ||||||||
100 | 210 | 210 | 170 | 230 | 202 | 14 | 4-ф18 | 20 | 22 | 25 |
150 | 21 | 265 | 225 | 260 | 270 | 18 | 8-ф18 | 25 | 27 | 30 |
200 | 230 | 320 | 280 | 310 | 350 | 18 | 8-ф18 | 45 | 50 | 55 |
250 | 250 | 375 | 35 | 330 | 400 | 18 | 12-ф18 | 74 | 80 | 88 |
300 | 270 | 440 | 395 | 350 | 450 | 18 | 12-ф22 | 135 | 145 | 160 |
350 | 290 | 490 | 445 | 380 | 500 | 18 | 12-ф22 | 165 | 180 | 195 |
400 | 310 | 540 | 495 | 405 | 550 | 24 | 16-ф22 | 210 | 230 | 250 |
450 | 330 | 595 | 550 | 430 | 600 | 26 | 16-ф22 | 260 | 280 | 300 |
500 | 350 | 645 | 600 | 750 | 680 | 26 | 20-ф22 | 310 | 340 | 375 |
600 | 390 | 755 | 705 | 830 | 840 | 28 | 20-ф26 | 400 | 440 | 485 |
700 | 430 | 860 | 810 | 880 | 1050 | 28 | 24-ф26 | 510 | 560 | 610 |
800 | 470 | 975 | 920 | 900 | 1150 | 28 | 24-ф30 | 620 | 680 | 745 |
900 | 470 | 1075 | 1020 | 1100 | 1300 | 28 | 24-ф30 | 760 | 835 | 915 |
1000 | 470 | 1175 | 1120 | 1300 | 1450 | 28 | 28-ф30 | 940 | 1030 | 1130 |
1200 | 510 | 1375 | 1320 | 1400 | 1550 | 28 | 32-ф30 | 1150 | 1300 | 1400 |
1400 | 510 | 1575 | 1520 | 1550 | 1700 | 30 | 36-ф30 | 1550 | 1700 | 1850 |
订购注意事项：
F43AX—0.5/1.5/2.5手动扇形盲板阀 产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息，仅为日高阀门F43AX—0.5/1.5/2.5手动扇形盲板阀 说明书的一部分，供选型参考之用，详细产品说明书、以及CAD图纸、安装图、尺寸图等请来电索取。由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
