扇形盲板阀

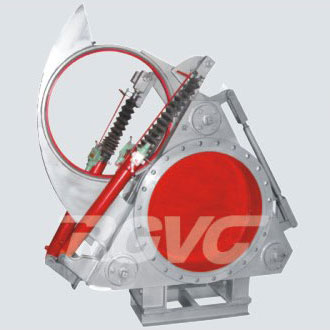

F643X-0.5气动扇形盲板阀

F643X-0.5气动扇形盲板阀

  • 产品描述

气动扇形盲板阀  24小时全国服务热线:0577-67978285 67314928 67314938 67988818

F643X-0.5气动扇形盲板阀【结构特点及用途】
    F643X-0.5气动扇形盲板阀主要由左阀体、右阀体、丝杆副、阀板密封圈、杠杆、气缸等零件组成,并由底座、支撑柱构成一个刚性结构 体。阀门中设有夹紧、松开气缸和翻板气缸,夹紧、松开气缸通过杠杆副和丝杆螺旋副驱动左、右阀体完成松开、夹紧动作,翻板 气缸驱动阀板完成开关动作。橡胶密封圏镶嵌在阀板上,具有耐温高、密封性能好、更换方便、使用寿命长等特点。
    本F643X-0.5气动扇形盲板阀可以单台远距离控制,亦可多台联网远距离控制。非正常情况下还可以利用阀门本身装置手动操作。

F643X-0.5气动扇形盲板阀【主要外形】


F643X-0.5气动扇形盲板阀【连接尺寸表】


DN

L

D

D1

A

Η

b

Ν-Φd

质量(Kg)

PN0.05 PN0.10

PN0.15 PN0.25

300

450

440

395

480

720

16

12-Φ22

255

280

350

450

490

445

520

810

16

12-Φ22

285

310

400

450

540

495

600

920

16

16-Φ22

300

330

450

500

595

550

658

995

16

16-Φ22

350

380

500

500

645

600

712

1102

20

20-Φ22

400

440

600

600

755

705

920

1500

20

20-Φ26

500

550

700

600

860

810

970

1600

20

24-Φ26

580

630

800

800

975

920

1100

1850

35

24-Φ30

1500

1650

900

800

1075

1020

1200

1980

35

24-Φ30

1800

1980

1000

800

1175

1120

1320

2200

35

28-Φ30

2100

2300


订购注意事项:
    F643X-0.5气动扇形盲板阀 产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息,仅为日高阀门F643X-0.5气动扇形盲板阀 说明书的一部分,供选型参考之用,详细产品说明书、以及CAD图纸、安装图、尺寸图等请来电索取。由于编辑水平有限,错误和不妥之处在所难免,真诚希望您批评指正。

    以上气动扇形盲板阀信息由盲板阀厂家编辑,转载请标明日高阀门http://www.rgv0577.com/,更多关于铸铁镶铜闸门的信息,请咨询我们的客服。
