扇形盲板阀
F343CX-0.5手动扇形盲板阀

F343CX-0.5手动扇形盲板阀

  • 产品描述

手动扇形盲板阀  24小时全国服务热线:0577-67978285 67314928 67314938 67988818

F343CX-0.5/1.5/2.5手动扇形盲板阀【结构特点及用途】
    该阀门由左阀体、中阀体、右阀体、扇形盲板、丝杆螺母付、不锈钢补偿器、两个蜗轮传动机构等组成。它是通过三根丝杆连 成一体,并把三个阀体分别固定在底座上,构成一个刚性结构体。中阀体与右阀体用不锈钢膨胀管联接,左、中阀体分别用三根两 端带左右梯形螺纹的丝杆联接,将三根丝杆同时作正向(或反向)旋转,则左、中两阀体得到压紧(或分离)。三根丝杠中上面一 根丝杆中间装有盲板,盲板绕该轴心旋转。下面两根丝杆在同样的部位上安装有盲板的定位块,盲板旋转时可以防止盲板漂移,避 免密封胶圈擦伤。其中一根上装有蜗轮传动机构,实现松开夹紧阀体的目的。

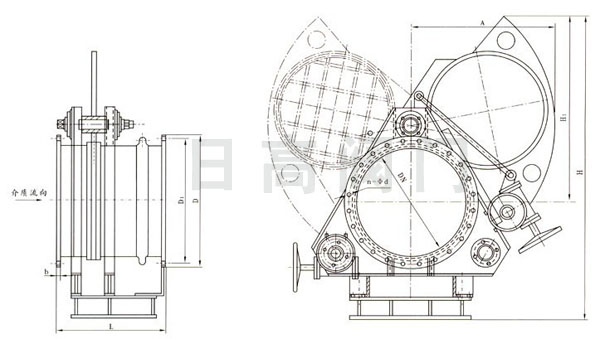

F343CX-0.5/1.5/2.5手动扇形盲板阀【主要外形】


F343CX-0.5/1.5/2.5手动扇形盲板阀【连接尺寸表】

DN

L

D

D1

Η

Η1

A

b

n-d

质量(Kg)

PN0.05

PN0.15

PN0.25

300

500

440

395

1200

380

480

22

12-22

240

265

290

350

500

490

445

1300

420

520

22

12-22

310

340

370

400

600

540

495

1400

560

580

22

16-22

350

385

410

450

600

595

550

1400

560

650

24

20-22

450

495

535

500

600

645

600

1480

600

800

24

16-22

540

590

640

600

600

755

705

1600

760

1000

24

20-26

650

710

780

700

600

860

810

1680

880

1050

26

24-26

820

900

980

800

800

975

920

1860

1125

1129

26

24-30

1500

1650

1750

900

800

1075

1020

2055

1270

1242

28

24-30

1800

1980

2180

1000

800

1175

1120

2240

1400

1375

30

28-30

2100

2300

2500

1100

800

1275

1220

2425

1535

1510

30

28-30

2300

2500

2750

1200

800

1375

1320

2620

1680

1625

30

32-30

2600

2850

3100

1300

800

1475

1420

2760

1770

1749

30

32-30

3000

3300

3600

1400

850

1575

1520

2960

1925

1856

32

36-30

4170

4550

4950

1500

850

1690

1630

3105

2050

1976

32

36-30

4400

4800

5250

1600

850

1790

1730

3300

2160

2093

32

40-30

4750

5100

5600

1800

1100

1990

1930

3610

2370

2335

32

44-30

5750

6220

6800

2000

1100

2190

2130

3960

2620

2570

32

48-30

6750

7350

8000


订购注意事项:

F343CX-0.5/1.5/2.5手动扇形盲板阀 产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息,仅为日高阀门F343CX-0.5/1.5/2.5手动扇形盲板阀 说明书的一部分,供选型参考之用,详细产品说明书、以及CAD图纸、安装图、尺寸图等请来电索取。由于编辑水平有限,错误和不妥之处在所难免,真诚希望您批评指正。
